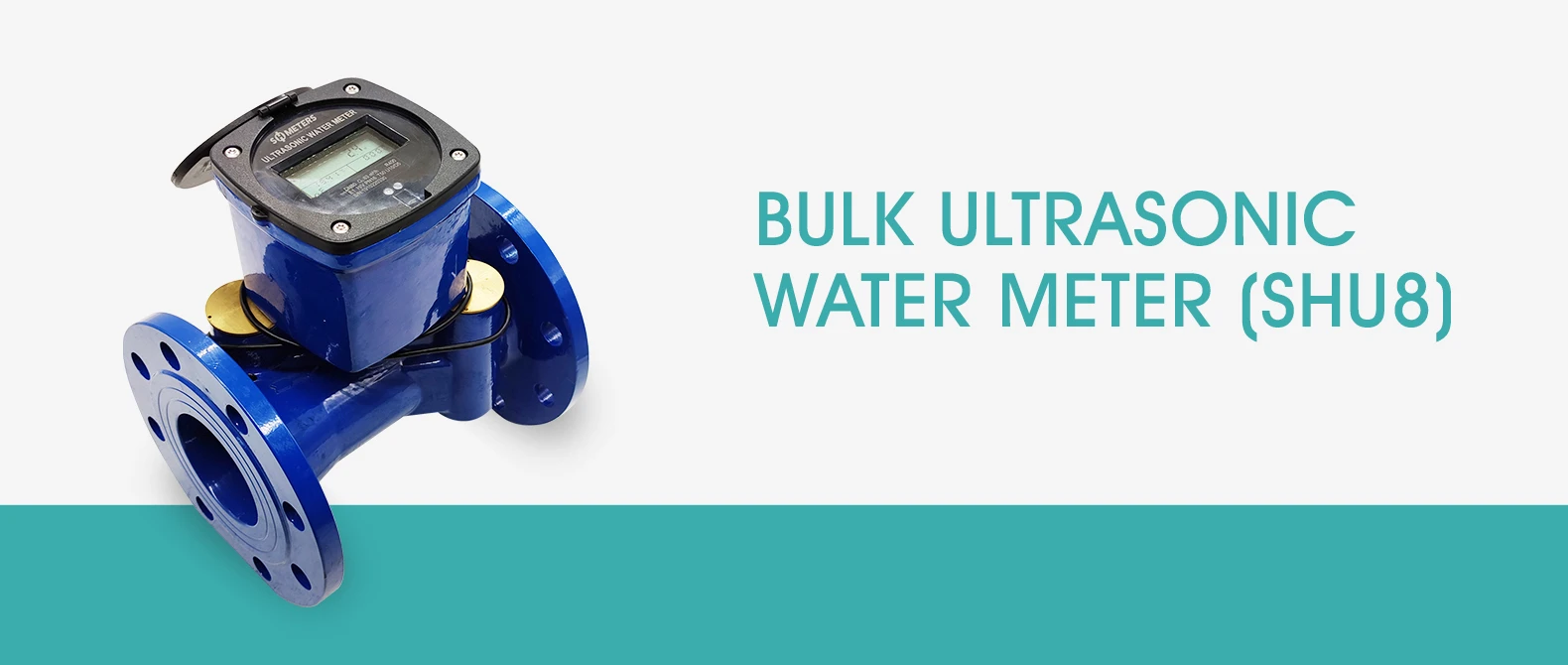

Описание на продукта

product-1580-670

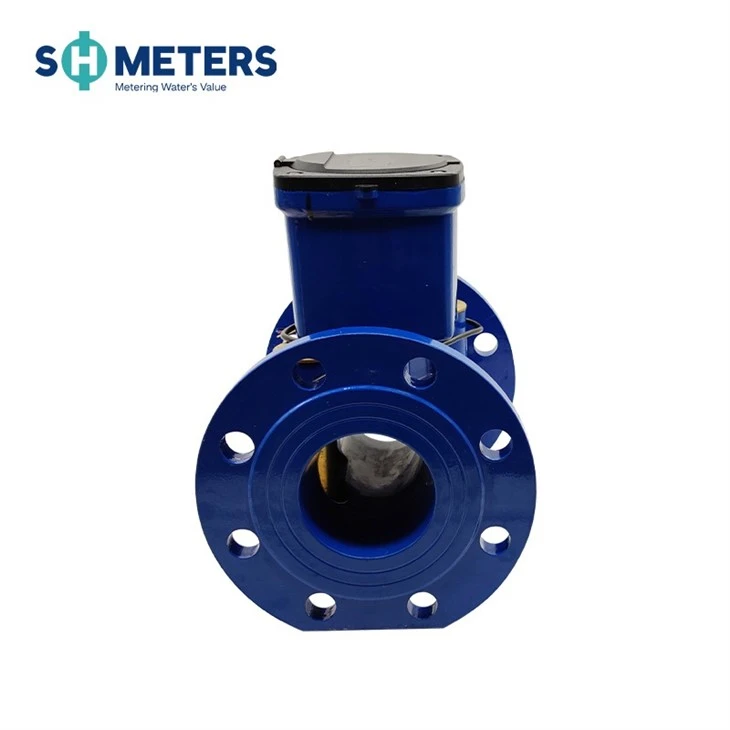

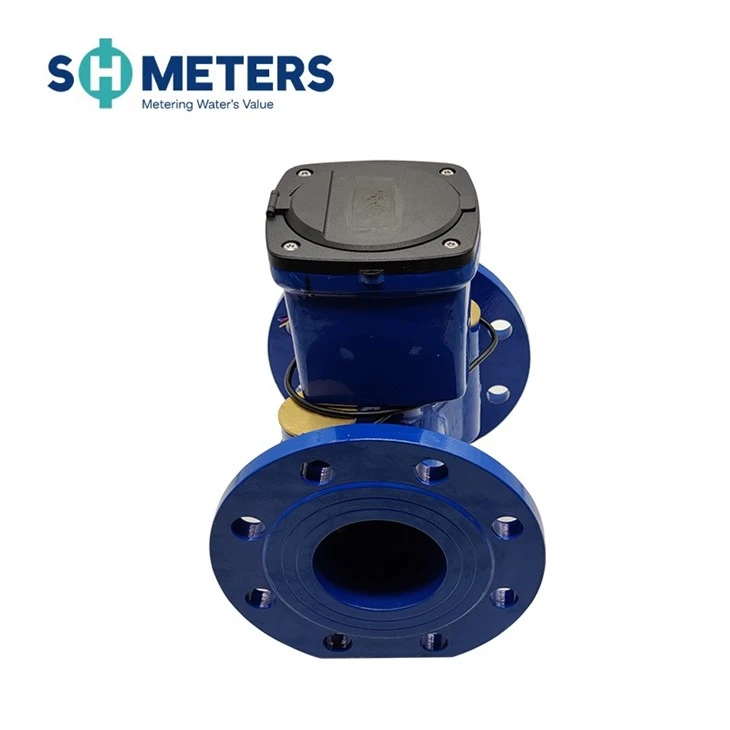

Това е измервателен инструмент за непрекъснато измерване, записване и показване на обема на водата, протичаща през сензора чрез използване на метода на ултразвукова разлика във времето. Моля, прочетете внимателно това ръководство преди употреба, за да го използвате по най-добрия начин и да избегнете ненужни загуби.

Характеристики на продукта

▲Не се влияе от примеси, химикали и магнитни материали в средата;

▲Нисък начален дебит (33L/h), способен да измерва точно дебита;

▲Висока честота на измерване;

▲ Дебитът може да бъде само 100 L/h;

▲Динамичен диапазон (Q3/Q1) до 250:1;

▲Инсталиран във всяка монтажна позиция;

▲Двупосочно измерване;

▲Показване на кодове за грешка и аларма;

▲ Допълнително захранване с батерия;

▲Материал сферографитен чугун;

▲ Без движещи се части, висока точност и години експлоатационен живот. Сензорът за поток няма движещи се части, като се избягват повреди на инструментите на механичните части, които могат да доведат до неточни измервания поради дългосрочно износване. Дизайнът също така е устойчив на примеси, което го прави без проверка и поддръжка;

▲ Пад на ниско налягане;

▲ Клас на защита IP68 може да се адаптира към различни тежки инсталационни среди;

▲ Поддържа RS485 комуникация, импулсен изход, GPRS, NB-IOT, LoraWan и други методи за предаване на данни.

Технически параметър

Номинален диаметър (mm)	50	65	80	100	125	150	200	250	300
Макс. дебит Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Номинален дебит Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Преходен поток Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Мин. поток Q1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Начален поток (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Максимален поток	9999999.9
Обратен поток	9999999.9
Диапазон на измерване	Q3/Q1, R250 (R400 може да се персонализира)
Клас на точност	клас Б
Клас на загуба на налягане	По-малко или равно на 0.063 MPa
Работно налягане	1,6 MPa
Температурен клас	T30
Температурен диапазон	(5~55) градуса
Клас на околната среда	На закрито, клас B
Електромагнитен клас	E1 (жилищни, търговски, промишлени)
Захранване	Вградена литиева батерия DC 3.6V
Живот на батерията	> 10 години
Монтажна позиция	Всеки ъгъл
Дисплей	LCD, 8 цифри + допълнителни знаци
Клас на чувствителност на профила на потока	U10/D5
Комуникационен интерфейс	RS485 Modbus/ импулсен изход/GPRS/NB-IOT/Lorawan
Клас на защита	IP68
Допустима температура на съхранение	-20~60 градуса
Статична мощност	10μA
Консумирана мощност при работа	45μA

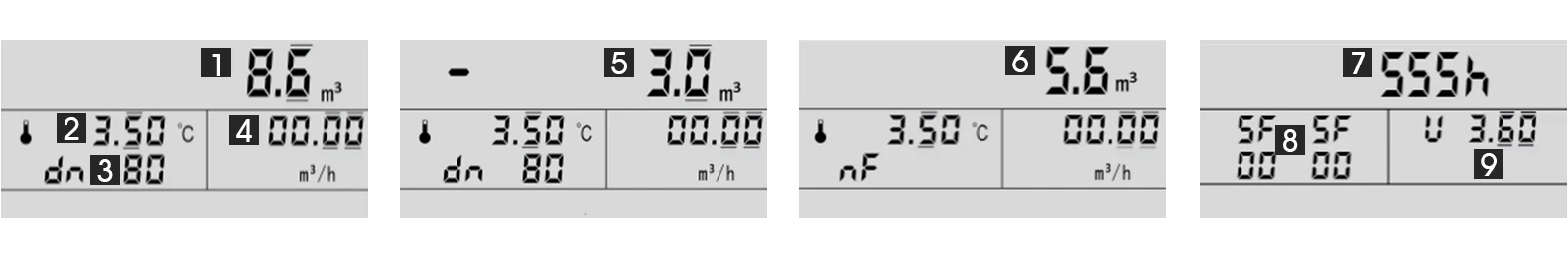

Съдържание на дисплея на измервателния уред

P1: В последния интерфейс на P1, продължете да покривате сензорната зона за повече от 3S, за да влезете в P2 и повторете тази операция, за да влезете в P3, P4

-P1

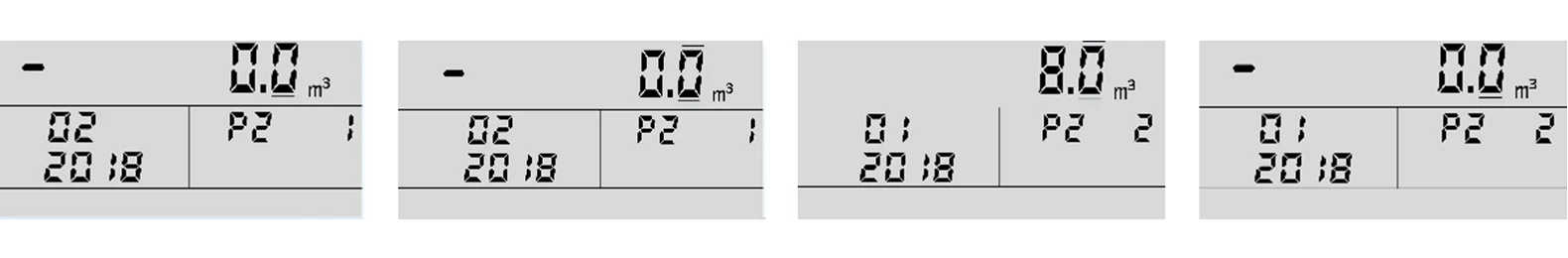

P2: Кумулативен поток от историческия месец

-P2

P3: За вътрешно отстраняване на грешки и тестване няма никакво значение.

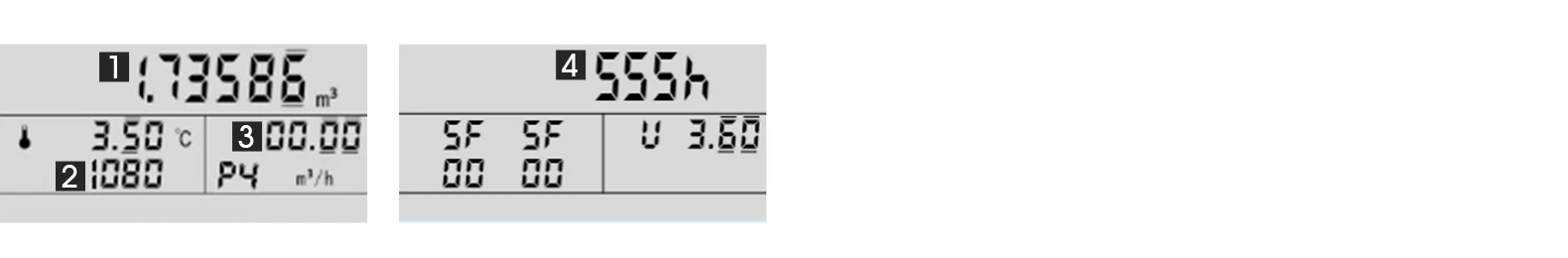

P4: Състояние на теста

-P3

Режим	не	Описание на дисплея
P1	1	Кумулативен поток
	2	температура
	3	Размер
	4	Скорост на потока
	5	Отрицателен кумулативен поток
	6	Нетен кумулативен поток
	7	Работно време
	8	Състояние на сензора
	9	Захранващо напрежение
P2	Кумулативен поток от историческия месец
P3	За вътрешно отстраняване на грешки и тестване няма никакво значение
P4	1	Кумулативен поток
	2	Коефициент
	3	Скорост на потока
	4	Работно време
