Описание на продукта

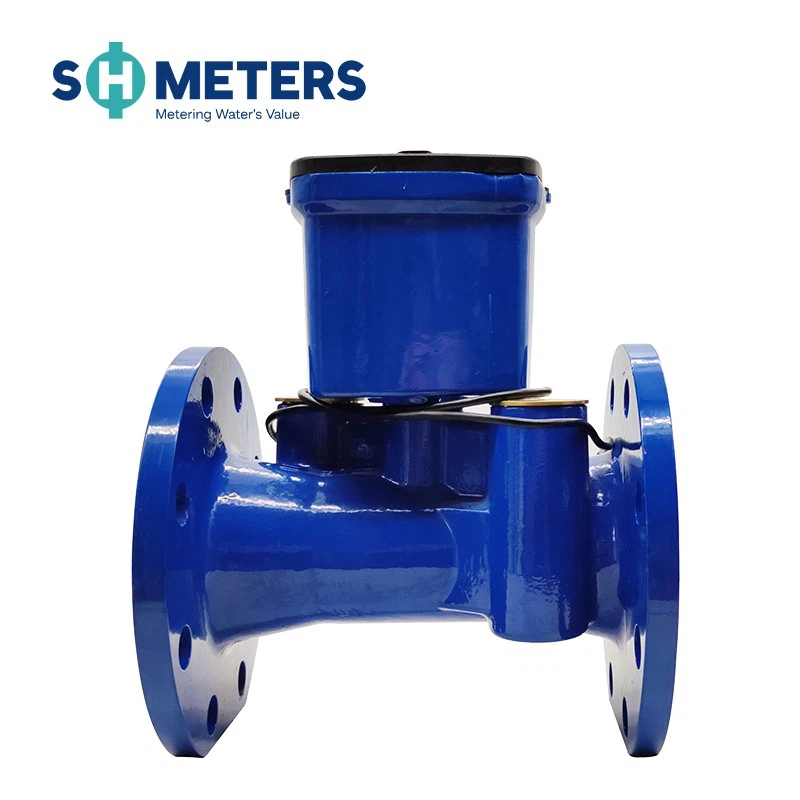

bulk ultrasonic water meter

Ултразвуковият водомер е измервателен уред, който непрекъснато измерва, записва и показва обема на водата, протичаща през сензора, използвайки метода на ултразвуковата разлика във времето. Моля, прочетете внимателно това ръководство преди употреба, за да го използвате по най-добрия начин и да избегнете ненужни загуби.

технически параметър

Номинален диаметър (mm)	50	65	80	100	125	150	200	250	300
Макс. дебит Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Номинален дебит Q3(m³/h)	25	40	63	100	160	200	400	630	1000
Преходен поток Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Мин. поток Q1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Начален поток (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Максимален поток	9999999.9
Обратен поток	9999999.9
Обхват на измерване	Q3/Q1, R250 (R400 може да се персонализира)
Клас на точност	клас Б
Клас на загуба на налягане	По-малко или равно на 0.063 MPa
Работно налягане	1,6 MPa
Температурен клас	T30
Температурен диапазон	(5~55) градуса
Клас на околната среда	На закрито, клас B
Електромагнитен клас	E1 (жилищни, търговски, индустриални)
Захранване	Вградена литиева батерия DC 3.6V
Живот на батерията	> 10 години
Монтажна позиция	Всеки ъгъл
Дисплей	LCD, 8 цифри + допълнителни знаци
Клас на чувствителност на профила на потока	U10/D5
Комуникационен интерфейс	RS485 Modbus/ импулсен изход/GPRS/NB-IOT/Lorawan
Клас на защита	IP68
Допустима температура на съхранение	-20~60 градуса
Статична мощност	10μA
Консумирана мощност при работа	45μA

принцип на работа

Ултразвуковият водомер е нов тип водомер, който може да открие времевата разлика, причинена от промяната на скоростта, когато ултразвуковият лъч се разпространява във водата нагоре и надолу по течението, да анализира и да се справи с дебита на водата и след това да изчисли дебита вода по-нататък.

ultrasonic water meter principle
