Описание на продукта

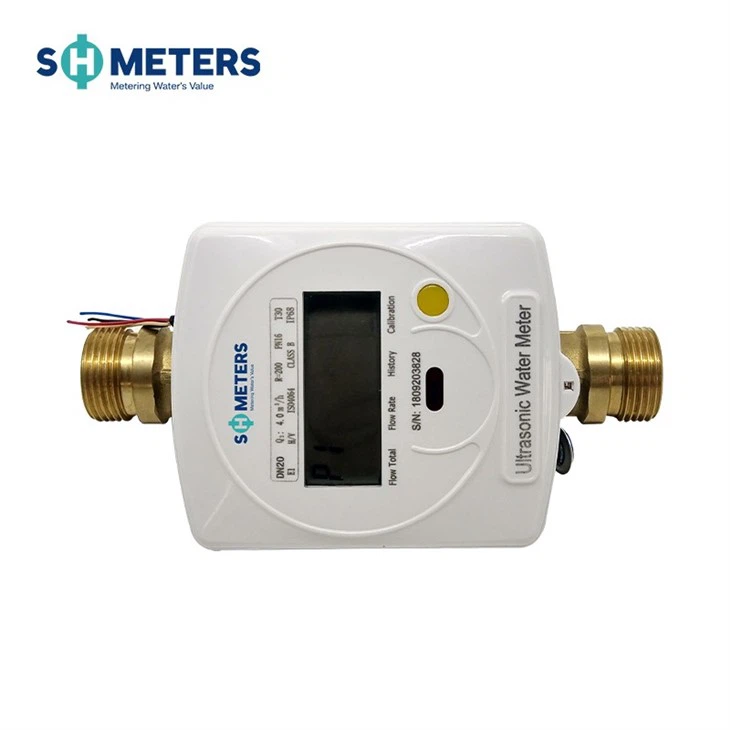

product-790-380

Без движещи се части, висока точност в продължение на години. Без движещи се компоненти в сензора за поток, избягвайте дълготрайно триене на механични части, което може да доведе до неточно измерване и повреда на измервателния уред. Този дизайн също е устойчив на примеси, поради което никакви проверки и поддръжка не са безплатни.

Технически параметър

Номинален диаметър (mm)	15	20	25	32	40
Дебит при претоварване Q4 (m/h)	3.125	5	7.875	12.5	20
Постоянен дебит Q3 (m3/h)	2.5	4	6.3	10	16
Преходен поток Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Минимален дебит Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Начален дебит (m3/h)	0.005	0.005	0.008	0.01	0.015
Максимален поток	999999.999
Диапазон на измерване	Q3/Q1, R200/(R250 може да се персонализира)
Клас на точност	клас 2
Клас на загуба на налягане	По-малко или равно на 0,04 MPa
Работно налягане	1,6 MPa
Температурен клас	T30/T50
Температурен диапазон	(5~55) градуса
Температура на съхранение	-20~60 градуса
Клас на околната среда	клас Б
Електромагнитен клас	E1
Захранване	Вградена литиева батерия DC 3.6V
Живот на батерията	8-10 години
Капацитет на батерията	8500mAh
Консумирана мощност	10μA
Монтажна позиция	Всеки ъгъл
Дисплей	LCD, 8 цифри допълнителни знаци
Стъпка на монтаж	U10/D5
Комуникационен интерфейс	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Клас на защита	IP68

Бележки за инсталиране

Промийте тръбите преди монтажа, за да избегнете чакъл и други чужди предмети;
Поставете кран и филтър преди водомера;
Не докосвайте електрическата част и не дърпайте кабели, за да избегнете повреда по време на монтажа;
Когато водомерът е монтиран хоризонтално или наклонено, ултразвуковата сонда за поток върху тръбите трябва да бъде поставена хоризонтално, а когато е монтирана вертикално, уверете се, че водата тече отдолу нагоре;
Моля, обърнете внимание, че посоката на стрелката върху тръбата трябва да съответства на посоката на водния поток по време на монтажа;
Съединителната шайба трябва да бъде монтирана правилно, за да се избегне неправилно подравнена шайба, блокираща водата и повлияваща на точността на водомера;
Водомерът да не се монтира на място, което може да бъде засегнато от силни механични вибрации; Специални забележки:

1. Уверете се, че сте инсталирали спирателен вентил и филтър преди водомера и друг спирателен клапан се препоръчва след него за поддръжка. За да се предотврати обратен поток, трябва да се монтира възвратен клапан пред или зад водомера.

Преди да използвате този водомер, тръбата трябва да се напълни с вода, в противен случай това ще доведе до неточно или дори неизмерване;
При монтаж на водомера трябва да се запази дължина от DN*10 пред водомера. Или трябва да се запази дължината на DN*5 зад водомера;
Водомерът трябва да опреснява дисплея на всеки 4 секунди и да отчита водомера (включително началната и крайната стойност стойност) 4 s най-малко след затваряне на вентила при тестване на водомера, в противен случай резултатите от теста могат да бъдат засегнати;
Моля, уверете се, че средният поток е в обхвата на потока на водомера по време на теста и употребата, в противен случай това може да доведе до повреда на водомера;
В случай на неизправност (напр. неуспешно измерване и т.н.) по време на употреба, моля, свържете се незабавно със съответния отдел за управление и не го поправяйте сами;
Продуктът е проектиран с уплътнение против разглобяване за еднократна употреба, което трябва да се отстранява само от назначен персонал или в противен случай той ще бъде изключен от безплатното следпродажбено обслужване.
