МНОГОРЕЖЕТЕН ТИП

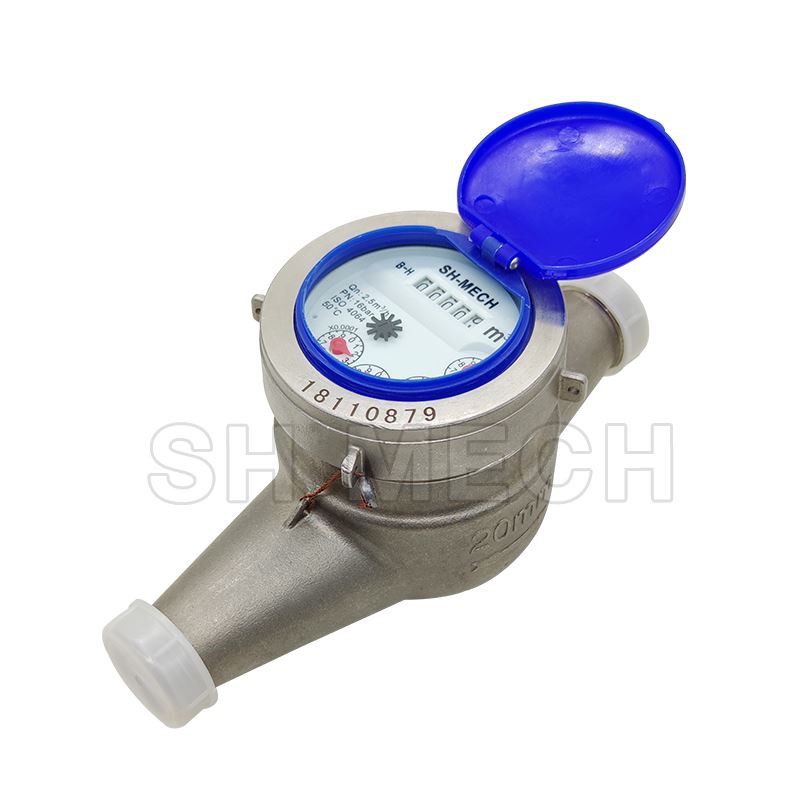

Корпусни водомери от неръждаема стомана със сух циферблат
Приложение на стоманен многоструен водомер
Измерване на обема на студената (гореща) вода, преминаваща през тръбопровода. Водомерът се използва за дома, търговски, общински, тръбопровод
Характеристики на стоманен многоструен водомер
· Магнитно задвижване, по-ниско съпротивление на предаване.
· Магнитен щит, за външна защита от магнитно поле.
· Запечатаният сух регистър осигурява дългосрочно ясно отчитане.
· Външно регулиращо устройство.
Аксесоари: 2 бр съединител, 2 бр съединителни гайки и 2 бр шайби.
· С висока точност
· За хоризонтална употреба
· Аксесоарите включват цедка, ротационно бутало, приспособление за свързване, съединител
Допълнителни функции
·Регистър запечатан тип: Сух тип; Полусух тип; Супер сух тип.
·Точност: R=80 ; 100; 125; 160;клас б;клас в.
·Размер: 15~50 мм.
·Студена вода.
·Възвратен клапан.
· Опция за тръстиков превключвател.
· Няколко дължини и връзки са налични при поискване.
· Тип край на резбата: BSP / NPT.
· Материали: неръждаема стомана
·Месинг работно налягане: PN16(16bar)
· Осигурете импулсен изход/rs485 modbus/кабелно дистанционно/импулсен сплитер/дисплей за четене на импулси
Максимално допустима грешка
·В долната зона от qmin включително до, но без qt е ±5%.
·В горната зона от qt включително до qs включително е ±2%; ±3% за водомер.
Съответствие на стандартите
Техническите данни отговарят на международния стандарт ISO 4064.
Условията на труд
· Температура на водата: 0,1℃~50℃ за водомер за студена вода.
·Налягане на водата: ≤1.6Mpa (16 bar).
Габаритни размери и тегло
| DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Размер (инч) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Дължина (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Ширина (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Височина (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Свързваща нишка D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Край на фланеца |
| Тегло (kgs) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Технически данни
| DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Размер (инч) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Макс. четене (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Мин. четене (литър) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Макс. налягане (бар) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Загуба на налягане | 63 | ||||||
| Макс.Температура | T=50/90 | ||||||
| Опция за импулсен изход | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Опция за импулсен изход
| Позиция на магнита | Литър/пулс |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Монтаж на водомер:Общата инсталационна схема е както следва:
1. Предпазни мерки при инсталиране:
Преди монтажа, почистете добре тръбната система, отстранете конопа, пясъка и други отпадъци в разклонената тръба, за да избегнете повреда на разходомера
Водомерът може да се монтира хоризонтално или вертикално, за да се улесни, прозорецът на дисплея може да се регулира според ситуацията на монтаж
Посоката на потока трябва да съответства на стрелката на разходомера.
Диаметърът на тръбата трябва да съответства на диаметъра на водомера.
5DN трябва да се остави преди масата, а разклонението на 2DN трябва да се остави след масата (DN е номиналният диаметър на водомера).
И двата края на водомера трябва да бъдат снабдени с филтри за замърсяване и спирателни вентили, за да се улесни отстраняването на замърсяванията, поддръжката и подмяната.
След монтажа, запечатайте гайките на входа/изхода на водомера с олово.
2. Монтаж:
Хоризонтална тръбна инсталация: когато водомерът е монтиран хоризонтално, посоката на интегратора е нагоре. Ако интеграторът е обърнат настрани, това ще доведе до това, че двата трансдюсера не са на една и съща хоризонтална повърхност. Въпреки това, въздухът може да се събере в по-високия преобразувател, което да доведе до неточно или неотмерване на водомера, както е показано на фигурата.
Метод за монтаж на вертикална тръба: вертикалната инсталация на водомера трябва да се монтира в права тръба с водата, която тече нагоре, тъй като водата, която тече надолу, ще причини явлението, че водата в тръбата не може да запълни тръбата под гравитацията, а при този път също ще се отрази на точността на измерване на водомера и дори ще доведе до липса на измерване, както е показано на фигурата.
& quot;U" Метод на монтаж на тръба тип: когато водомерът е монтиран на тръбата u-тип, е необходимо водомерът да се монтира на най-ниското място, тъй като на височината на тръбата може да има мехурчета, което да доведе до неточно или неотмерване на водомера, както е показано на фигурата.
Гаранция
Всички измервателни уреди ще бъдат гарантирани срещу дефекти в изработката и материалите за период от една (1) година от датата на приемане. Дефектни измервателни уреди или части, открити в рамките на този период, се заменят безплатно при връщане в SHMETERS
